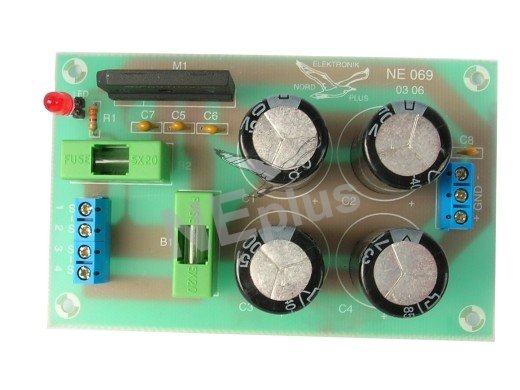

Konstrukcja podobna do zestawu NE069 jednak większa moc potrzebna do zasilania w/w wzmacniaczy mocy wymusza zastosowanie większego mostka prostowniczego oraz większej pojemności kondensatorów filtrujących. Zbudowanie zasilacza wymaga nabycia właściwego transformatora. Nord Elektronik Plus poleca w swej ofercie transformatory o niżej podanych symbolach:
– dla zestawu NE013 polecamy transformator BREVE- TTS150/Z 230/2x24V lub INDEL TST150/012 2x24V ? 2×3,12A dla impedancji obciążenia 4 Ohm lub INDEL TST300/016 2x28V ? 2×3,57A dla impedancji obciążenia 8 Ohm.
– dla zestawu NE022 zalecany transformator firmy BREVE TTS250/D 230/2x24V; INDEL TST300/012 2x24V ? 2×6,25A dla impedancji obciążenia 4 Ohm lub transformator firmy INDEL TST300/014 2x28V ? 2×5,35A dla impedancji 8 Ohm
– dla zestawu NE116, 116A zalecamy transformator BREVE TTS250/D 230/2x24V; INDEL TST300/012 2x24V ? 2×6,25A
Maksymalne napięcie stałe dostarczane przez zasilacz ? 40V.
Uwaga! Transformator nie wchodzi w skład zestawu. (Do nabycia w firmie Nord Elektronik Plus).
Zalecamy zastosowanie do mostka radiatora RA4755/03 (z naszej oferty) lub przykręcenie kawałka blachy aluminiowej.
Wymiary płytki 110 x 71mm.
układ można kupić na stronie www.nordelektronikplus.pl
